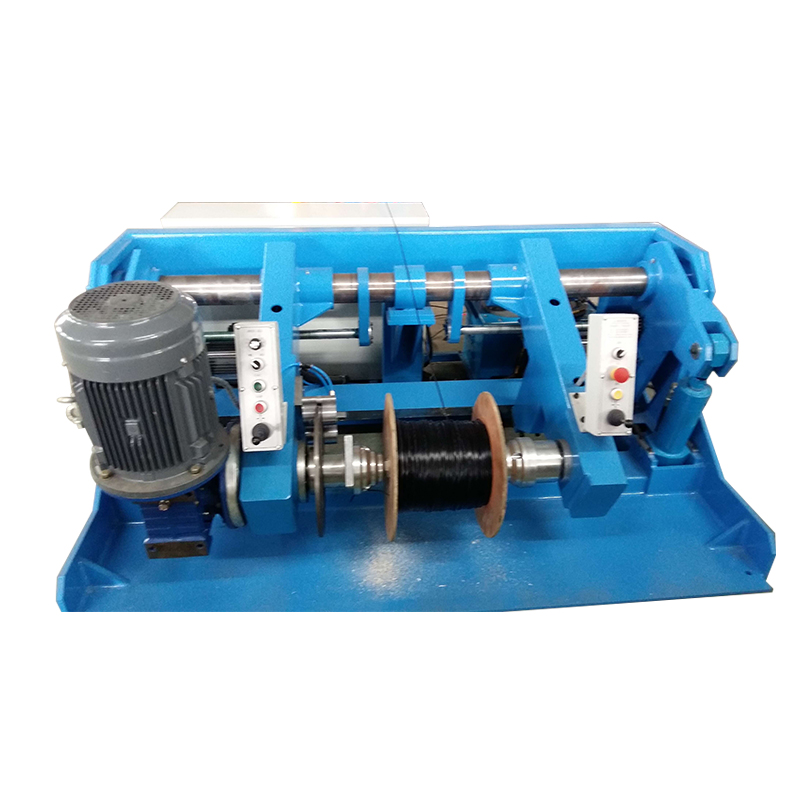

Aktívna kontrola napätia v Výplatné zariadenie s motorizovaným drôteným káblom : Ako sa líši od pasívneho brzdenia

Základný rozdiel medzi motorizovanými a pasívnymi systémami odmeňovania spočíva v tom, ako sa vytvára a udržiava spätné napätie počas procesu odvíjania. Pasívne systémy – magnetické práškové brzdy, trecie kotúčové brzdy alebo mechanické brzdové mechanizmy – aplikujú pevný alebo manuálne nastaviteľný odporový krútiaci moment na hriadeľ cievky, pričom sa spolieha na mechanickú brzdu na vytvorenie napätia v drôte, keď je ťahaný následným procesom. Tento prístup funguje adekvátne v podmienkach ustáleného stavu, ale predvídateľne zlyhá v dvoch najkritickejších momentoch akéhokoľvek výrobného cyklu: zrýchlenie z pokoja a spomalenie do zastavenia. Zotrvačnosť plnej ťažkej cievky kábla znamená, že počas akcelerácie je brzdný moment potrebný na udržanie cieľového napätia výrazne vyšší ako pri ustálenom chode – pasívna brzda nastavená na ustálené napätie umožní vytvorenie uvoľnenej slučky počas akcelerácie, ktorá sa potom napne, keď sa rýchlosť po prúde stabilizuje a vytvorí napínaciu špičku, ktorá môže úplne predĺžiť jemné vodiče alebo zlomiť vodiče.

Zariadenie na odvíjanie lanka s motorom to rieši aktívnym pohybom cievky v smere odvíjania riadeným krútiacim momentom, ktorý kompenzuje zotrvačnosť cievky počas fáz zrýchľovania a spomaľovania. Pohonný systém – zvyčajne vektorovo riadený striedavý motor alebo servopohon – prijíma referenciu rýchlosti z výstupného vedenia a aplikuje príkaz krútiaceho momentu vypočítaný tak, aby udržiaval tanečný valec v jeho cieľovej polohe v celom rozsahu otáčok. Keď sa následné vedenie zrýchli, motorizovaný odvíjací pohon zvýši svoj výstupný krútiaci moment, aby proaktívne odvíjal kábel namiesto toho, aby čakal, kým tanečník klesne a signalizuje nedostatok napätia. Výsledkom je profil napätia, ktorý zostáva v rozmedzí ± 5 % nastavenej hodnoty v rámci celej obálky zrýchlenia a spomalenia – úroveň kontroly, ktorú pasívne systémy nedokážu dosiahnuť na káblových cievkach s veľkým priemerom a vysokou zotrvačnosťou.

Shanghai Yessjet Precise Machinery Co., Ltd. integruje algoritmy kompenzácie zotrvačnosti do konfigurácie pohonu svojho motorizovaného zariadenia na odvíjanie drôteného kábla, kalibrovaného na skutočný priemer cievky a rozsah hmotnosti špecifikovaný pre každú inštaláciu. Parametre kompenzácie zotrvačnosti sa nastavujú počas uvádzania do prevádzky pomocou testu riadenej akceleračnej rampy a výsledná stabilita ťahu sa overuje vzhľadom na cieľovú obálku predtým, ako linka vstúpi do výroby, čím sa zabezpečí, že výkonové charakteristiky spĺňajú požiadavky procesu od prvej výrobnej série, a nie vyžadujú rozšírené ladenie pokusov a omylov operátormi zákazníka.

Kompenzácia priemeru cievky: Prečo bez nej dochádza k výkyvom napätia

Cievka kábla, ktorá sa odvíja na stroji na odvíjanie kábla s motorom, mení svoj efektívny priemer nepretržite počas chodu – počnúc priemerom vonkajšej vrstvy a zmenšujúcim sa priemerom jadra, keď sa kábel spotrebuje. Pre typickú veľkú priemyselnú cievku môže táto zmena priemeru predstavovať pomer 3:1 až 5:1 medzi plným a prázdnym stavom. Ak odvíjací pohon udržiava konštantnú nastavenú rýchlosť otáčania namiesto toho, aby kompenzoval túto zmenu priemeru, výstupná rýchlosť lineárneho kábla sa bude úmerne znižovať s tým, ako sa cievka vyprázdňuje, čo prinúti následný proces buď akceptovať premenlivú rýchlosť podávania, alebo sa spoliehať na vyrovnávaciu pamäť, ktorá absorbuje deficit. Na extrúznych linkách, kde rýchlosť posuvu vodiča priamo ovplyvňuje hrúbku steny izolácie, sa nekompenzovaná zmena priemeru vo výplate premieta do progresívneho zvyšovania hrúbky steny, keď sa cievka vyprázdňuje – chyba, ktorá sa vyvíja dostatočne pomaly na to, aby prešla počiatočnými kontrolami kvality, ale zlyhá pri štatistickom odbere vzoriek po celej dĺžke cievky.

Správnym inžinierskym prístupom je kontinuálny odhad priemeru cievky s automatickou korekciou rýchlosti aplikovanou na odvíjací pohon. Odhad priemeru je možné realizovať tromi metódami, pričom každá má iné charakteristiky presnosti a hardvérové požiadavky:

• Integrácia pozície tanečníka: Posun tanečného valca je integrovaný v priebehu času, aby sa odhadla spotrebovaná dĺžka kábla, ktorá je kombinovaná so známou geometriou cievky na výpočet aktuálneho priemeru vinutia – efektívne pre konzistentné geometrie cievky, ale akumuluje chybu, ak je tanečnica prevádzkovaná v blízkosti svojich cestovných limitov dlhší čas.
• Výpočet pomeru rýchlosti: Na výpočet efektívneho priemeru odvíjania v reálnom čase sa používa pomer medzi rýchlosťou snímača odvíjacej cievky a rýchlosťou odvíjacieho zariadenia v reálnom čase – presný a samočinný, ale vyžaduje si spoľahlivý signál rýchlosti z následného procesu, ktorý je synchronizovaný s regulátorom odvíjania.
• Priame optické meranie: Laserový snímač vzdialenosti alebo ultrazvukový prevodník meria aktuálny vonkajší priemer cievky priamo – metóda s najvyššou presnosťou, nezávislá od akumulovanej chyby výpočtu, ale zvyšuje náklady na hardvér snímača a vyžaduje ochranu pred kontamináciou káblov prachom a mazivom v meracom poli

V praxi metóda výpočtu pomeru rýchlosti ponúka pre väčšinu najlepší pomer presnosti a jednoduchosti implementácie Automatický výplatný stroj na drôtený kábel inštalácie. Rýchlosť aktualizácie kompenzácie by mala byť dostatočná na sledovanie zmien priemeru medzi jednotlivými vrstvami vinutia – pre typický kábel s 1,5 mm izolovaným priemerom na cievke s priečnou šírkou 400 mm každá vrstva predstavuje približne 0,003 mm zmeny priemeru, čo si vyžaduje rýchlosť aktualizácie aspoň jeden výpočet na otáčku cievky, aby sa zachovala presnosť kompenzácie v rozmedzí 0,5 % skutočného priemeru.

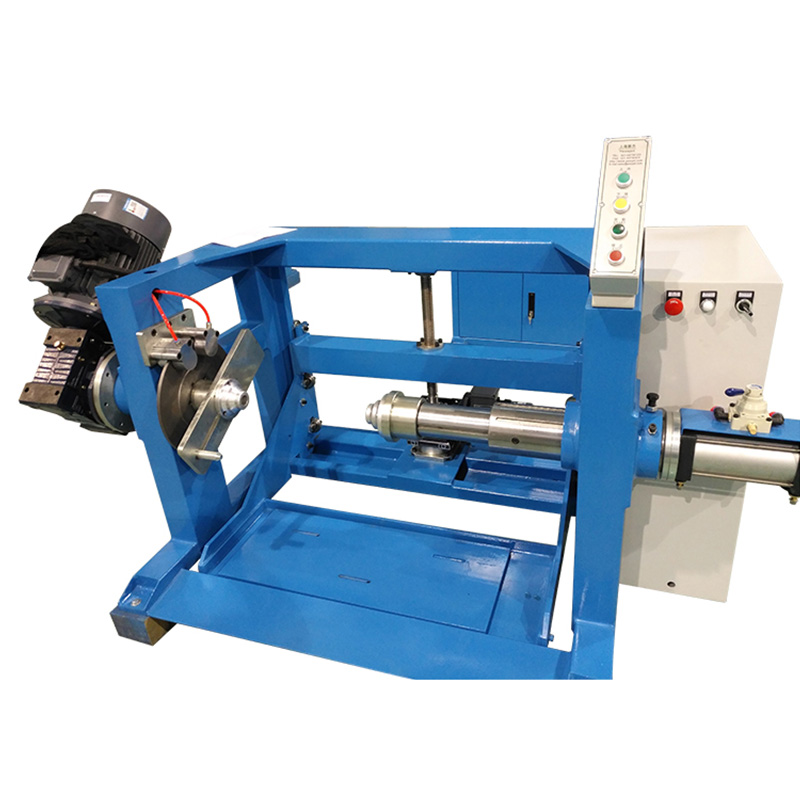

Zaťaženie cievky a zarovnanie: Mechanické faktory, ktoré určujú rovnomernosť napätia

Nerovnomernosť napätia v motorizovanom zariadení na odvíjanie drôteného kábla sa často pripisuje problémom s riadiacim systémom, keď je skutočnou hlavnou príčinou mechanické nesprávne nastavenie v bode montáže cievky. Cievka namontovaná s osou otáčania, ktorá nie je kolmá na smer odvíjania – dokonca o 1 až 2 stupne – vytvára sínusové kolísanie napätia pri frekvencii navíjania, keď sa kábel počas odvíjania striedavo ťahá smerom k a preč od čela príruby. Toto zvlnenie napätia sa objavuje na tanečnom valci ako rytmická oscilácia, ktorú slučka riadenia napätia nemôže potlačiť, pretože frekvencia rušenia sa zhoduje so šírkou pásma regulačnej slučky alebo ju prekračuje. Výsledné kolísanie napätia je zvyčajne 8–15 % od špičky po špičku pri frekvencii vinutia a nereaguje na úpravy PID ladenia, čo vedie operátorov k nesprávnemu záveru, že zdrojom problému je riadiaci systém.

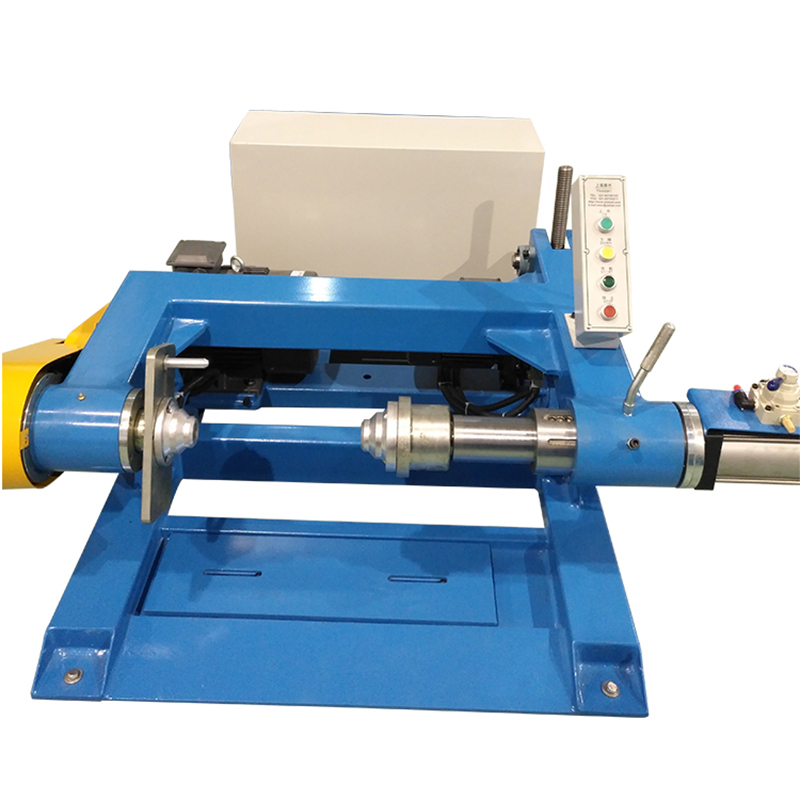

Správne zarovnanie cievky vyžaduje osovú kolmosť aj bočné centrovanie cievky vzhľadom na smer odvíjania. Axiálna kolmosť je nastavená geometriou odvíjacieho rámu a zarovnaním bloku ložiska hriadeľa cievky – overené pomocou číselníka, ktorý sa pohybuje pozdĺž čela príruby cievky, zatiaľ čo sa hriadeľ otáča rukou. Bočné centrovanie zaisťuje, že kábel vychádza z cievky pod správnym uhlom pre prvé vodiace očko, čím sa minimalizuje uhol flotily – uhol medzi výstupným bodom kábla v cievke a stredovou čiarou prvého vodidla – ktorý by sa mal udržiavať pod 1,5 stupňa, aby sa predišlo opotrebovaniu príruby a odieraniu okrajov na vonkajších vrstvách kábla.

Bežné chyby pri montáži cievky a ich napínacie účinky

Dizajn poradia výmeny cievky: Minimalizácia prestojov bez kompromisov v ovládaní napätia

Udalosť výmeny cievky – prechod z vyčerpanej cievky na novú plnú cievku na automatickom odvíjacom stroji s drôteným káblom – je najrizikovejším momentom v prevádzkovom cykle odvíjacieho systému z hľadiska kontinuity výroby aj z hľadiska kontroly napätia. Na linkách bez vyhradeného akumulátora výmeny cievky sa následný proces musí úplne zastaviť na dobu trvania sekvencie výmeny, ktorá pri ručne zaťaženom systéme zvyčajne trvá 3 až 8 minút v závislosti od hmotnosti cievky a dostupnosti manipulačného zariadenia. Pri nepretržitej prevádzke vytláčacej linky aj 3-minútové zastavenie vyžaduje počiatočné čistenie a stabilizáciu, kým sa kvalita produktu vráti k špecifikácii – v skutočnosti sa celková výrobná strata na jednu výmenu kotúča zvýši na 8 až 15 minút použiteľného výstupu.

Systémy letmého spájania – ktoré spájajú koniec vyčerpanej cievky s vedením novej cievky, keď sú obe v pohybe – eliminujú túto stratu výroby, ale vyžadujú presnú koordináciu časovania medzi pohonom spájania, pohonom odvíjania a systémom akumulátora. Spojenie musí nastať, keď akumulátor uvoľňuje uloženú dĺžku kábla, aby sa udržala rýchlosť linky v smere prúdenia počas momentálneho zastavenia vyčerpanej cievky. Ak kapacita akumulátora nie je dostatočná na pokrytie celého času sekvencie spájania, následný proces zaznamená výpadok napätia, ktorý spôsobí, že vytláčacia krížová hlava zaznamená chvíľkové zníženie napätia – čo potenciálne umožní vodiču vychýliť sa mimo stred v matrici a produkovať dĺžku excentrickej izolácie, ktorá sa musí zlikvidovať.

• Veľkosť akumulátora pre letmý spoj: Dĺžka zdvihu akumulátora musí uchovávať aspoň 1,5-násobok výstupu kábla počas maximálneho očakávaného času sekvencie spájania, pričom dodatočná rezerva o 50 % zodpovedá odchýlke v čase odozvy operátora a dobe cyklu spájacej hlavy vo výrobných podmienkach.
• Spoľahlivosť detekcie konca chvosta: Optické alebo indukčné snímače, ktoré detegujú stav takmer prázdnej cievky, musia spustiť signál spustenia spájania s dostatočným predstihom – zvyčajne keď na cievke zostanú 2 až 3 vrstvy kábla – aby akumulátor mohol vybudovať svoju plnú kapacitu pred začiatkom spájania.
• Nové predzrýchlenie cievky: Nový pohon cievky by mal zrýchliť čerstvú cievku tak, aby zodpovedala aktuálnej povrchovej rýchlosti vlasca predtým, ako sa spojka spojí – spájanie na stacionárnu alebo pomaly sa pohybujúcu cievku vytvára napínací impulz pri prechode spojovacieho bodu zo starej cievky na novú, čo môže spôsobiť prerušenie spoja na drôte s jemným prierezom
• Opätovná stabilizácia napätia po zváraní: Po spojení si regulačná slučka odvíjacieho napätia vyžaduje obdobie opätovnej stabilizácie, pretože prechádza z prevádzky so starou charakteristikou zotrvačnosti cievky na novú plnú cievku – riadiaci systém by mal použiť mäkký prechod v parametroch kompenzácie zotrvačnosti, a nie okamžitú skokovú zmenu, aby sa predišlo prekmitaniu

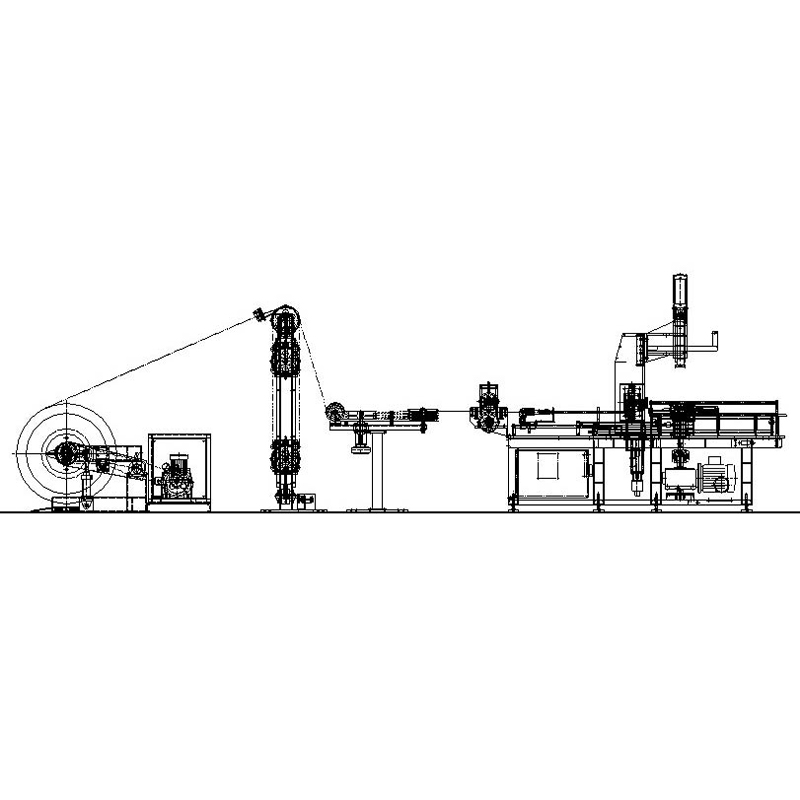

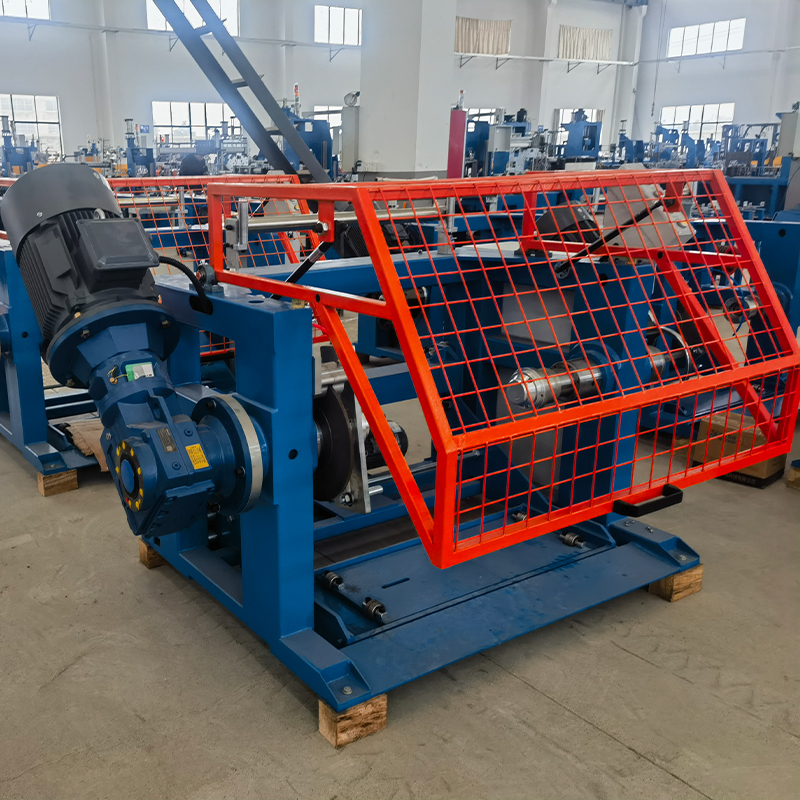

Integrácia motorizovaného káblového odvíjacieho stroja s riadiacimi systémami vytláčacej linky

Motorizovaný káblový odvíjací stroj, ktorý funguje ako samostatná jednotka – s vlastnou nezávislou nastavenou hodnotou napätia a regulačnou slučkou tanečnice – predstavuje inherentný konflikt so systémom riadenia rýchlosti vyťahovania vytláčacej linky. Oba systémy sa pokúšajú regulovať napätie kábla vo svojich príslušných bodoch: odvíjanie udržiava napätie v smere prúdu na vstupe vodiča a odvíjanie udržiava napätie v smere prúdu na výstupe izolovaného kábla. Ak tieto dve riadiace slučky nie sú koordinované prostredníctvom zdieľaného komunikačného spojenia, môžu vstúpiť do konfliktnej oscilácie, kde výplata zvyšuje napätie v reakcii na pokles tanečníka, zatiaľ čo ťahanie súčasne znižuje rýchlosť v reakcii na zvýšenie napätia - vytvára trvalú interakciu tam a späť, ktorú ani jedna slučka nemôže vyriešiť nezávisle.

Správnym integračným prístupom je hierarchická riadiaca architektúra, kde hlavné PLC vytláčacej linky poskytuje referenciu rýchlosti na pohon motorizovaného drôtového odvíjacieho zariadenia ako dopredný signál, pričom regulačná slučka polohy odvíjača pôsobí skôr ako úprava trimu nad hlavnou referenciou rýchlosti, než ako nezávislý regulátor rýchlosti. V tejto konfigurácii odvíjací pohon proaktívne sleduje rýchlosť linky prostredníctvom dopredného signálu a tanečná slučka potrebuje iba korigovať nesúlad zvyškových rýchlostí – čím sa znižuje požiadavka na šírku pásma riadenia a eliminuje sa potenciál interakcie slučky. Komunikačné spojenie medzi riadkovým PLC a meničom odmeňovania by malo používať deterministický protokol fieldbus — PROFIBUS, EtherNet/IP alebo PROFINET — s dobou cyklu kratšou ako 10 milisekúnd, aby sa zabezpečilo, že dopredný signál bude doručený dostatočne včas, aby bol účinný počas zrýchľovacích rámp linky.

Spoločnosť Shanghai Yessjet Precise Machinery Co., Ltd., založená v Šanghaji v roku 2002 a rozšírená prostredníctvom spoločnosti Jiangsu Yessjet Precise Machinery Co., Ltd. v Yixingu v roku 2017, navrhuje odvíjacie zariadenie s motorizovaným drôteným káblom s natívnou integračnou schopnosťou pre platformy riadenia vytláčacích liniek, vrátane najbežnejšie používaných platforiem na výrobu káblov série SR, Siemens a Q-Sub Miti. Allen-Bradley ControlLogix. Rozhranie meniča s odmeňovaním je predkonfigurované tak, aby akceptovalo hlavnú rýchlostnú referenciu prostredníctvom príslušného protokolu fieldbus, pričom parametre regulačnej slučky tanečníka sú z výroby nastavené na stabilnú počiatočnú konfiguráciu, ktorú môžu operátori doladiť priamo na mieste bez toho, aby vyžadovali odborné znalosti v oblasti programovania meniča. Tento integračný prístup skracuje čas uvedenia do prevádzky pri inštaláciách novej linky a odstraňuje problémy s interakciou riadenia, ktoré sú bežné, keď sa k existujúcej vytlačovacej linke pridáva zariadenie na výplatu od rôznych dodávateľov bez technickej koordinácie architektúry riadenia.

Výber požadovanej hodnoty napätia pre rôzne materiály vodičov a meradlá

Výber správnej hodnoty napnutia na automatickom odvíjacom stroji nie je záležitosťou výberu pohodlnej strednej hodnoty v rámci prevádzkového rozsahu stroja – ide o výpočet špecifický pre materiál, ktorý vyvažuje tri konkurenčné požiadavky: dostatočné napätie na udržanie priamosti vodiča a zabránenie šklbaniu cievky, dostatočne nízke napätie, aby sa zabránilo predĺženiu vodiča za hranicu pružnosti pri vyťahovaní vodiča, a dostatočne stabilné napätie v ťahu vodiča v rámci ťahu. Každá z týchto požiadaviek ukladá iné obmedzenie na okno prijateľného napätia a priesečník všetkých troch obmedzení definuje správny prevádzkový rozsah pre danú špecifikáciu vodiča.

Predĺženie vodiča je najkritickejším obmedzením pre vodiče s jemným prierezom a vodičmi s vysokou čistotou. Keď odvíjacie napätie prekročí proporcionálny limit vodiča – úroveň napätia, pod ktorou je deformácia plne elastická – dochádza k trvalému predĺženiu, čím sa zmenšuje plocha prierezu vodiča a zvyšuje sa jeho odpor na jednotku dĺžky. Pre bezkyslíkaté medené (OFC) vodiče je proporcionálny limit nižší ako pre štandardnú elektrolytickú húževnatú meď (ETP), čo znamená, že hodnoty napätia prijateľné pre štandardný drôt môžu spôsobiť merateľné predĺženie na OFC vodičoch rovnakého priemeru. Limit napätia v Newtonoch pre daný vodič možno vypočítať z limitu proporcionálneho napätia (zvyčajne 30 – 40 % medze klzu pri konzervatívnej prevádzkovej rezerve) vynásobeného plochou prierezu vodiča – výpočet, ktorý by sa mal vykonať pre každú špecifikáciu vodiča, a nie predpokladať lineárne meradlo s hmotnosťou vodiča.

Tieto hodnoty slúžia ako technické východiská a musia sa overiť podľa údajov o mechanických vlastnostiach konkrétneho dodávateľa vodičov pre aktuálnu výrobnú dávku. Mechanické vlastnosti vodičov sa líšia medzi dodávateľmi a medzi výrobnými šaržami od toho istého dodávateľa – najmä pri lankových vodičoch, kde jednotlivé parametre ťahania drôtu ovplyvňujú konečnú medzu klzu vlákna. Vytvorenie protokolu na overenie napätia – vrátane krátkeho skúšobného chodu pri navrhovanej nastavenej hodnote, po ktorom nasleduje meranie odporu na meter dĺžky vzorky – poskytuje potvrdenie, že prevádzkové napätie je v rámci elastického rozsahu pre skutočný spracovávaný materiál, a nie spoliehať sa len na nominálne špecifikácie materiálu.
