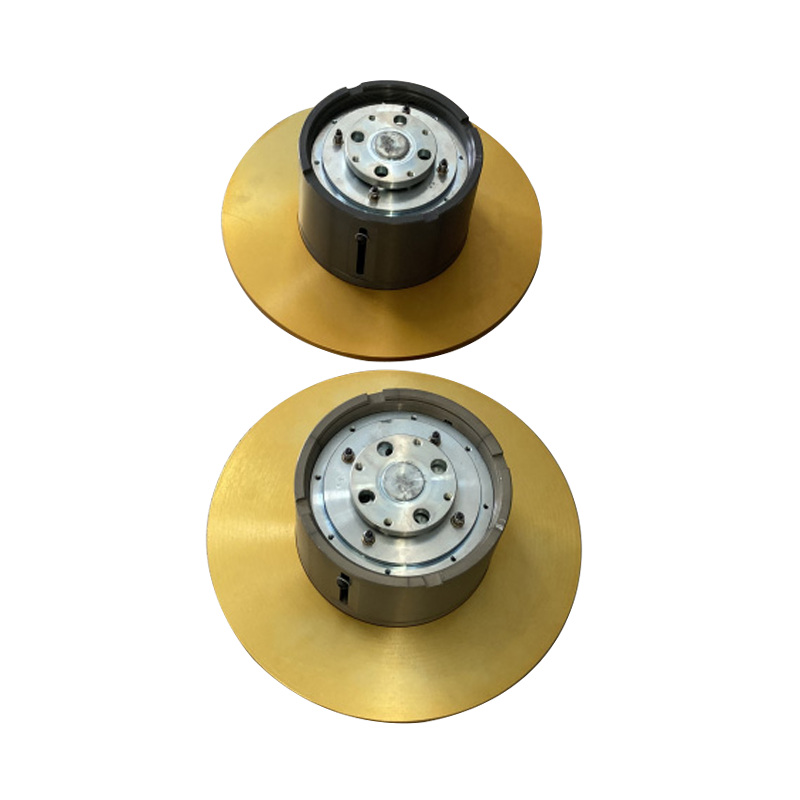

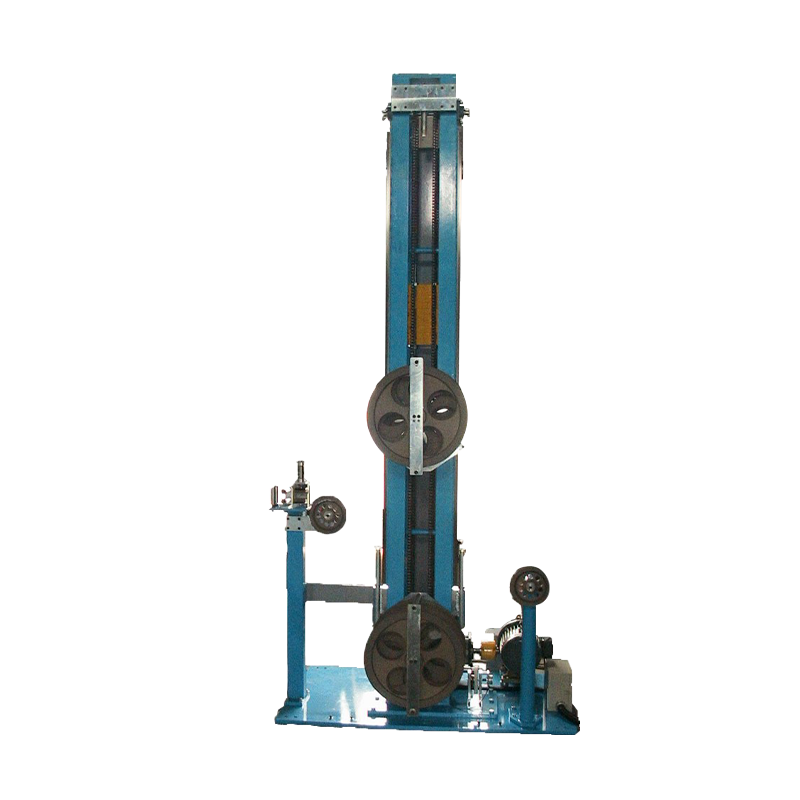

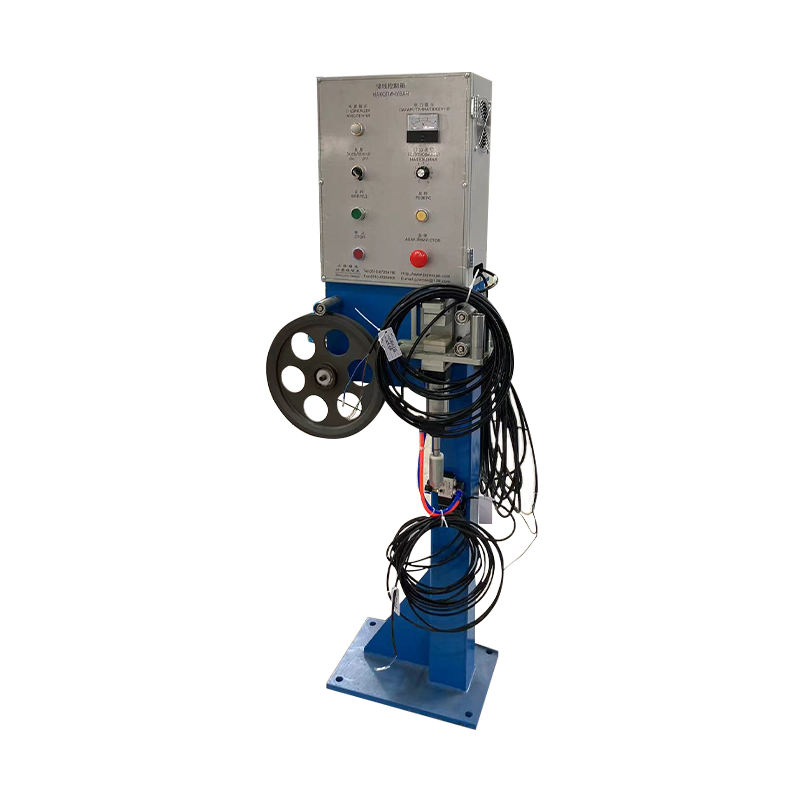

Integrácia testera Spark in Príslušenstvo na výrobu drôtených káblov : Výber napätia a citlivosť na poruchy

Skúšačka iskier je jednou z prevádzkovo najkritickejších častí doplnkové vybavenie na akejkoľvek linke na vytláčanie izolovaného drôtu, ale jeho konfiguračné parametre sa často nastavujú raz pri uvedení do prevádzky a nikdy sa nevracajú – aj keď sa mení produktový mix a zavádzajú sa nové špecifikácie káblov. Skúšobné napätie aplikované testerom iskier musí zodpovedať hrúbke steny izolácie a dielektrickej pevnosti materiálu každého špecifického káblového produktu. Aplikovanie napätia kalibrovaného pre 0,6/1 kV stavebného kábla na tenkostenný 300 V kábel spotrebiča bude generovať falošné odmietnutia z povrchových výbojov, ktoré nie sú skutočnými chybami izolácie; aplikovaním rovnakého napätia na hrubší kábel pri rýchlosti výrobnej linky optimalizovanej pre tenší produkt sa vynechajú dierkové defekty, ktorých povrch je príliš malý na ionizáciu pri nižšej intenzite poľa. Ani jeden scenár neslúži na kvalitu výroby a oba sledujú skôr nesprávnu konfiguráciu testera iskier ako poruchu zariadenia.

Základom priemyselného štandardu pre výber napätia pri iskrovej skúške je IEC 60227 a IEC 60502 pre káble s izoláciou PVC a XLPE, ktoré špecifikujú minimálne skúšobné napätie ako funkciu menovitého napätia a hrúbky izolácie. Tieto štandardy však definujú minimálne akceptačné kritériá, nie optimálne nastavenia citlivosti. V praxi nastavenie napätia na testere iskier o 15–20 % nad štandardné minimum – pričom zostane pod úrovňou dielektrickej odolnosti izolácie – výrazne zlepšuje pravdepodobnosť detekcie malých dier a defektov na tenkých bodkách, ktoré by prešli pri minimálnom napätí. Pravdepodobnosť detekcie pre 50-mikrónovú dierku v 0,8 mm stenovej PVC izolácii sa zvyšuje z približne 60 % pri minimálnom napätí IEC na viac ako 95 % pri 115 % minima – podstatné zlepšenie kvality dosiahnuté samotnou úpravou parametrov bez potreby zmeny hardvéru.

Elektródová konfigurácia testera iskier tiež ovplyvňuje citlivosť na poruchy spôsobmi, ktoré výrobní inžinieri zriedkavo explicitne zohľadňujú. Elektródy s guľôčkovým reťazcom udržiavajú konzistentný kontakt s povrchom kábla v celom rozsahu OD produktového mixu, ale ich segmentovaná kontaktná geometria vytvára krátke medzery v pokrytí elektród na každom spoji guľôčky – medzery, ktoré sú zvyčajne široké 0,5–1,5 mm a umožňujú, aby dierka umiestnená presne v polohe medzery prešla testerom. Testery s vodivým kontaktom s kvapalinou úplne eliminujú tento problém s medzerou, ale vyžadujú utesnenú kvapalinovú komoru, ktorá zvyšuje zložitosť údržby. Pre vysokorýchlostné trate produkujúce kábel kritický z hľadiska bezpečnosti, pochopenie tejto detekčnej medzery a začlenenie redundantných pozícií iskrových testov – jedna pred vytiahnutím a jedna po – poskytuje redundanciu pokrytia, ktorá eliminuje geometrickú detekčnú medzeru ako riziko kvality.

Faktory konštrukcie chladiaceho žľabu, ktoré ovplyvňujú kvalitu izolačného povrchu a rozmerovú stabilitu

Chladiaci žľab v linke na vytláčanie drôtených káblov vykonáva funkciu, ktorá priamo určuje ako geometrickú kvalitu hotového kábla, tak aj povrchový vzhľad izolačného plášťa – no ako kategórii príslušenstva na výrobu drôtených káblov sa mu pri špecifikácii linky venuje menšia technická pozornosť ako extrudéru alebo krížovej hlave. Kritické konštrukčné parametre chladiaceho žľabu sú presnosť regulácie teploty vody, geometria vstupu žľabu, rozstup káblových podpier a úroveň turbulencie vody. Každý z týchto parametrov ovplyvňuje iný atribút kvality hotového kábla a optimalizácia jedného bez zohľadnenia ostatných môže spôsobiť nové problémy s kvalitou pri riešení pôvodného.

Teplota vody vo vstupnom bode žľabu – kde sa horúci extrudát najskôr dostane do kontaktu s chladiacim médiom – má najpriamejší vplyv na kvalitu povrchu. Príliš studená vstupná voda spôsobuje rýchle ochladenie vonkajšieho povrchu plášťa, čím sa vytvorí povrchová vrstva s vyššou kryštalinitou ako podkladový materiál v semikryštalických polyméroch, ako je HDPE alebo LLDPE. Táto povrchová vrstva má odlišné charakteristiky tepelnej rozťažnosti ako jadro, pričom vytvára zvyškové napätie na rozhraní plášťa a jadra, ktoré sa môže prejaviť ako pozdĺžne praskanie povrchu pri ohýbaní alebo ako predčasné zlyhanie priľnavosti plášťa na zakončeniach. Odstupňovaný prístup chladenia – teplá voda v prvej sekcii žľabu, postupne chladnejšia voda v nasledujúcich sekciách – znižuje tepelný gradient na rozhraní plášťa a jadra a vytvára rovnomernejší profil kryštalinity cez hrúbku steny izolácie.

Vplyv parametrov chladiaceho žľabu na atribúty kvality káblov

Vstupná geometria chladiaceho žľabu – konkrétne vzdialenosť medzi výstupom z formy a prvým kontaktom s vodou – sa nazýva suchá zóna alebo vzduchová medzera. Táto medzera umožňuje povrchu extrudátu vyvinúť dostatočnú štrukturálnu tuhosť pred kontaktom s vodou, takže sa kábel nedeformuje v prvom opornom bode. V prípade plášťov z mäkkej zmesi na kábloch s veľkým priemerom spôsobuje neadekvátna dĺžka suchej zóny plochý kontakt na prvom vedení žľabu, ktorý je trvalý a kozmeticky neprijateľný. Príliš dlhé vzdialenosti suchých zón umožňujú gravitáciu pôsobiť na mäkký extrudát predtým, ako vstúpi do vody, čím sa vytvorí oválnosť v priereze, ktorú nemožno korigovať po prúde. Optimálna dĺžka suchej zóny sa musí určiť empiricky pre každú kombináciu veľkosti zmesi a kábla a mala by byť skôr konfigurovateľným parametrom v dizajne žľabu než pevným konštrukčným rozmerom.

Výber ťahača a húsenice: Keď je každý typ doplnkového vybavenia lepšou voľbou

Odťahová jednotka je prvkom riadenia rýchlosti vytláčacej linky – nastavuje rýchlosť výroby a určuje pomer ťahu medzi výstupom matrice a hotovým priemerom kábla. Bežne sa používajú dve zásadne odlišné konštrukcie vyťahovania: odťahy s navijakom, ktoré využívajú viacotáčkový obal okolo hnaného kolesa na generovanie ťažnej sily prostredníctvom trenia, a vyťahovacie húsenice, ktoré upínajú lano medzi dve protiľahlé pásové dráhy a ťahajú priamym mechanickým uchopením. Výber medzi týmito dvoma typmi príslušenstva má významné dôsledky na kvalitu povrchu, stabilitu napätia a rozsah veľkostí káblov, ktoré môže daná linka uspokojiť bez zmien nástrojov – rozhodnutie sa však často robí skôr na základe kapitálových nákladov, než na systematickej analýze požiadaviek aplikácie.

Vyťahovanie navijaka generuje ťažnú silu prostredníctvom trenia medzi povrchom kábla a kolesom navijaka – ťažná sila je úmerná normálnej kontaktnej sile a koeficientu trenia medzi plášťom kábla a povrchom kolesa podľa rovnice navijaka. Pretože kábel ovinie viacnásobné otáčky okolo navijaka, prítlačná sila sa rozloží na veľkú plochu, čím sa minimalizuje kontaktný tlak a vytiahnutie navijaka je preferovanou voľbou pre káble s mäkkými, ľahko označenými zmesami plášťa, ako sú TPE, silikón a ultraflexibilné PVC. Obmedzenie vyťahovania navijaka je v tom, že viacotáčkový obal vyžaduje, aby kábel mal dostatočnú flexibilitu, aby sa prispôsobil zakriveniu navijaka – káble s veľkým priemerom a vysokou tuhosťou nedokážu dosiahnuť primeraný uhol omotania na praktickom priemere navijaka, vďaka čomu je vyťahovanie húsenicou jedinou realizovateľnou možnosťou pre káble s vonkajším priemerom nad približne 25 mm.

Odťahy Caterpillar aplikujú ťažnú silu prostredníctvom priameho kontaktu pásu s káblom po celej dĺžke kontaktu pásu. Upínacia sila sa nastavuje nastavením napnutia remeňa, ktoré určuje ako schopnosť ťažnej sily, tak aj prítlak na povrch kábla. V prípade káblov s mäkkým plášťom spôsobuje nadmerná upínacia sila pásu trvalé povrchové odtlačky z geometrie okraja pásu – chyba, ktorá je obzvlášť problematická na kábloch s hladkým povrchom, kde je akékoľvek označenie povrchu kozmeticky neprijateľné. Správna konfigurácia húsenice pre mäkké káble vyžaduje širšie podložky pásu, znížený upínací tlak a povrchový materiál pásu s vysokým koeficientom trenia, ale nízkou tvrdosťou – zvyčajne skôr patentovanú polyuretánovú formuláciu než štandardné gumené pásy.

Stratégia umiestnenia laserového meradla: Prečo pozícia na linke určuje, čo môžete ovládať

Laserové meradlo priemeru je štandardnou súčasťou príslušenstva na výrobu drôtených káblov na moderných vytláčacích linkách, ale jeho hodnota závisí kriticky od toho, kde je umiestnená vzhľadom na výstup z matrice, chladiaci žľab a odvoz. Poloha meracieho prístroja určuje typ dostupnej procesnej spätnej väzby a prenosové oneskorenie medzi procesnou poruchou a jej detekciou – faktory, ktoré definujú, čo môže signál priemeru reálne kontrolovať a aké chyby sa vyskytnú predtým, než bude riadiaci systém reagovať.

Meradlo umiestnené bezprostredne za výstupom z matrice - v suchej zóne pred chladiacim žľabom - meria priemer horúceho extrudátu pred stabilizáciou rozmerov. Táto poloha poskytuje najrýchlejšiu spätnú väzbu pre centrovanie matrice a riadenie výstupu extrudéra, ale meria priemer, ktorý sa počas chladenia zmení v dôsledku tepelnej kontrakcie. Priemer za horúca v tejto polohe je zvyčajne o 3–8 % väčší ako konečný ochladený priemer v závislosti od koeficientu tepelnej rozťažnosti zlúčeniny a riadiaci systém musí použiť korekčný faktor závislý od teploty, aby priradil údaj na teplomere k cieľovej konečnej OD. Bez tejto korekcie bude meradlo horúcej zóny produkovať kontrolné akcie založené na nesprávnych referenciách priemeru, čo môže viesť k odvráteniu procesu od cieľa a nie k nemu.

Meradlo umiestnené za úplným chladiacim žľabom meria konečný priemer okolitej teploty – hodnotu, ktorú bude merať zákazník a ktorú vyžaduje štandardná špecifikácia. Táto poloha poskytuje najpresnejšie a priamo relevantné meranie priemeru, ale zavádza prepravné oneskorenie rovnajúce sa času prechodu cez žľab, ktorý je pri rýchlosti linky 100 m/min a žľabe 6 metrov 3,6 sekundy. Počas tohto oneskorenia už proces extrúzie vyprodukoval 6 metrov kábla pri aktuálnom priemere predtým, ako riadiaci systém dostane akúkoľvek spätnú väzbu. Pre linky, kde sa variácie priemeru vyvíjajú postupne – od postupnej kontaminácie sita alebo postupnej zmeny viskozity zmesi – je toto oneskorenie prijateľné. V prípade liniek, kde sa odchýlka priemeru vyskytuje náhle – od nárazovej udalosti v extrudéri alebo prechodného napätia pri odťahu – oneskorenie znamená, že sa vyrobí značná dĺžka kábla, ktorý nespĺňa špecifikácie, skôr než je možné vykonať akékoľvek nápravné opatrenie.

• Stratégia dvojitého rozchodu: Umiestnenie jedného meradla do horúcej zóny pre rýchlu detekciu narušenia procesu a jedného meradla za chladiacim žľabom na konečné overenie rozmerov poskytuje rýchlu odozvu na náhle poruchy a presnú dlhodobú kontrolu priemeru – meradlo horúcej zóny spustí okamžitú nápravnú akciu, zatiaľ čo meradlo studenej zóny overí výsledok korekcie a nastaví korekčný faktor horúcej zóny pozorovaný vo výrobe.
• Poloha monitorovania excentricity: Monitor excentricity – ktorý vyžaduje, aby kábel prechádzal vodnou spojkou na meranie hrúbky steny ultrazvukom – musí byť umiestnený v chladiacom žľabe, zatiaľ čo plášť je stále čiastočne mäkký, zvyčajne 1–2 metre do žľabu, aby sa zabezpečila použiteľná spätná väzba na centrovanie matrice pred stuhnutím plášťa; meranie excentricity po žľabe môže len potvrdiť už vzniknutú chybu, nie jej zabrániť
• Požiadavky na ochranu meradla: Merače horúcej zóny fungujú v prostredí pary, zmesových výparov a občasného rozstreku čistiacej zmesi – nevyhnutné je minimálne krytie IP65 s preplachovaním pretlakovým vzduchom na sklách šošovky; meradlá určené pre čisté priestory alebo okolité priemyselné prostredia zažijú rýchlu kontamináciu šošovky a kalibračný posun v prostredí extrúznej zóny

Správa balíkov obrazoviek a lámacích dosiek: Intervaly údržby a monitorovanie poklesu tlaku

Sitá a istiace dosky sú položky príslušenstva na výrobu drôtených káblov, ktoré priamo ovplyvňujú kvalitu taveniny, stabilitu vytláčacieho tlaku a v konečnom dôsledku integritu izolácie – napriek tomu patria medzi najviac nekonzistentne riadené spotrebné komponenty pri operáciách vytláčania káblov. Primárnou funkciou sita je filtrovať kontaminanty a gélové častice z taveniny polyméru predtým, ako vstúpi do matrice s krížovou hlavou; nárazníková doska poskytuje štrukturálnu podporu pre sitá a tiež slúži na premenu rotačného toku taveniny zo závitovky na lineárny vzor prúdenia vhodný pre rovnomerný vstup do formy. Keď súprava sita hromadí filtrované častice, zvyšuje sa prietokový odpor, čo spôsobuje, že tlak taveniny pred sitom postupne stúpa. Tento nárast tlaku je primárnym indikátorom stavu sita – ale často sa ignoruje alebo nesprávne interpretuje, kým sa tlakový rozdiel nestane natoľko závažným, že spôsobí nestabilitu vytláčania alebo prasknutie sita.

Stanovenie intervalu výmeny sita na základe tlakového rozdielu a nie uplynutého času je technicky správny prístup a vytvára konzistentnejšiu kvalitu taveniny ako časové intervaly. Nastavená hodnota tlakového rozdielu – zvyčajne 20–40 barov nad základným tlakom na čistom sitku pre aktuálnu zmes a výstupnú rýchlosť – spustí odporúčanie na zmenu sita skôr, ako je nárast tlaku dostatočne veľký na to, aby ovplyvnil homogenitu taveniny alebo spôsobil rázovú vlnu. Časové intervaly sú naproti tomu kalibrované na najnepriaznivejší prípad miery kontaminácie používanej zmesi a naplánujú zmeny obrazovky príliš často pre čisté zmesi a príliš zriedkavé pre vysoko kontaminované zmesi obsahujúce prebrúsenie – vytvárajú buď zbytočné prestoje alebo skutočné problémy s kvalitou v závislosti od toho, akým spôsobom sa miera kontaminácie odchyľuje od predpokladaných intervalov.

Spoločnosť Shanghai Yessjet Precise Machinery Co., Ltd., založená v Šanghaji v roku 2002 s investíciami z Taiwanu a rozšírená prostredníctvom spoločnosti Jiangsu Yessjet Precise Machinery Co., Ltd. v Yixing, Wuxi v roku 2017, zahŕňa monitorovanie tlaku taveniny s trendom diferenčného tlaku do štandardného riadiaceho systému linky na všetkých vytláčacích linkách, ktoré vyrába. Tlakový rozdiel medzi zónou valca proti prúdu a vstupom krížovej hlavy sa nepretržite zaznamenáva a ovládacie HMI zobrazuje trendový graf, ktorý umožňuje operátorom predpovedať zostávajúcu životnosť sita na základe aktuálnej rýchlosti nárastu tlaku – čo umožňuje plánované zmeny sita počas plánovaných prestávok vo výrobe a nie núdzové zmeny počas chodov, pri ktorých vzniká šrot a odpad pri spustení. Táto integrácia správy obrazovky do riadiaceho systému linky je príkladom toho, ako monitorovanie prídavných zariadení, ak je správne začlenené do celkovej architektúry riadenia výroby, premieňa reaktívnu údržbu na predvídateľný, plánovaný krok procesu, ktorý skôr podporuje ako narúša kontinuitu výroby.

Špecifikácia systému odsávania pár pre vytláčanie káblov: prúdenie vzduchu, rýchlosť zachytávania a špecifické požiadavky na zmes

Systémy na odsávanie výparov sú kategóriou príslušenstva na výrobu drôtených káblov, ktoré je zriedka špecifikované s rovnakou prísnosťou aplikovanou na procesné zariadenia, a to aj napriek priamym dôsledkom neadekvátneho odsávania na zdravie operátora a kvalitu produktu. Extrúzia kábla vytvára profily výparov špecifické pre zlúčeniny, ktoré sa výrazne líšia v zložení, objemovej rýchlosti a toxikologických charakteristikách medzi PVC, LSZH, XLPE a špeciálnymi zlúčeninami. Jediný generický extrakčný systém navrhnutý na základe objemových rýchlostí výparov z PVC bude výrazne poddimenzovaný pre zlúčeniny LSZH, ktoré počas spracovania uvoľňujú podstatne vyššie objemy výparov v dôsledku obsahu minerálneho plniva a vedľajších produktov rozkladu systémov spomaľujúcich horenie na báze trihydrátu hlinitého a hydroxidu horečnatého používaných v týchto materiáloch.

Kritickým technickým parametrom pre efektívnosť odsávacieho systému je rýchlosť zachytávania – rýchlosť vzduchu pri zdroji dymu (čelná plocha, oblasť krížovej hlavy a výstupná zóna horúceho kábla) potrebná na strhávanie a transport výparov do odsávacieho potrubia predtým, ako sa rozptýlia do pracovného prostredia. Pre aplikácie vytláčania káblov sa požadovaná rýchlosť zachytávania na čele lisovnice zvyčajne pohybuje od 0,5 do 1,0 m/s v závislosti od rýchlosti emisie zložených výparov a geometrie odsávacieho krytu. Odsávače, ktoré sú umiestnené príliš ďaleko od zdroja výparov – dokonca o 100 – 150 mm za navrhovanú vzdialenosť – zaznamenávajú zníženie rýchlosti zachytávania o 40 – 60 % v zdrojovom bode v dôsledku inverzného štvorcového vzťahu medzi vzdialenosťou odsávača a účinnosťou zachytávania, vďaka čomu je odsávací systém efektívne nefunkčný napriek tomu, že pracuje pri plnom projektovanom prietoku vzduchu.

• Extrakcia zmesi PVC: Primárnym problémom je chlorovodík (HCl) a výpary zmäkčovadla – vyžaduje si potrubie odolné voči korózii (potiahnuté z nehrdzavejúcej ocele alebo PVC), materiály obežného kolesa ventilátora odolné voči kyselinám a stupeň mokrého práčky alebo filtra s aktívnym uhlím na neutralizáciu HCl pred vypustením výfukových plynov
• Extrakcia zlúčeniny LSZH: Vyšší celkový objem výparov ako PVC; produkty rozkladu minerálnych plnív zahŕňajú jemné častice, ktoré si vyžadujú vreckový filter alebo HEPA stupeň za primárnou extrakčnou jednotkou, aby sa zabránilo vypúšťaniu častíc – samotné štandardné uhlíkové filtre nestačia pre profily dymu LSZH
• Extrakcia XLPE (peroxidové zosieťovanie): Metán a acetofenón sú primárnymi vedľajšími produktmi rozkladu dikumylperoxidu – oba sú horľavé pri zvýšených koncentráciách, čo si vyžaduje motory ventilátorov s hodnotením ATEX a neiskriace obežné kolesá v extrakčnom systéme slúžiacom zosieťovacím linkám XLPE
• Extrakcia silikónového kaučuku: Primárnou emisiou sú cyklické siloxánové výpary – majú nízku toxicitu, ale ľahko kondenzujú v chladnejších častiach potrubia a vytvárajú lepkavú usadeninu, ktorá postupne zmenšuje prierez potrubia a zvyšuje pokles tlaku v systéme; odsávacie potrubia pre silikónové vedenia vyžadujú prístupové panely na nízkych miestach a plánované intervaly čistenia, aby sa zabránilo hromadeniu usadenín

Extrakčný systém, ktorý je správne špecifikovaný pri uvedení do prevádzky, ale nie je udržiavaný, sa v priebehu 6 – 18 mesiacov na nepretržite fungujúcej linke na vytláčanie káblov zníži na neefektívny výkon. Zaťaženie filtračného média, opotrebovanie ložísk ventilátora, hromadenie usadenín v potrubí a posun polohy krytu pri prístupe k linke kvôli údržbe, to všetko prispieva k postupnému znižovaniu účinnosti zachytávania. Začlenenie merania prietoku vzduchu odsávacím systémom – pomocou jednoduchej kontroly anemometra na prednej strane odsávača – do štvrťročnej rutiny údržby poskytuje objektívne potvrdenie výkonu odsávania bez potreby špeciálneho meracieho zariadenia a identifikuje degradáciu skôr, než dosiahne úroveň, ktorá má vplyv na zdravie alebo kvalitu produktu.
