Navíjanie kužeľového napätia: Prečo je konštantné napätie nesprávna stratégia pre veľké káblové cievky

Jednou z najtrvalejších mylných predstáv v praxi navíjania káblov je, že udržiavanie konštantnej nastavenej hodnoty napätia počas celej konštrukcie cievky vytvára najlepšiu kvalitu cievky. V skutočnosti konštantné napätie navíjajúce sa na a Motorizovaný stroj na navíjanie káblov vytvára mechanicky nestabilné cievky na zostavách s veľkým priemerom, pretože vnútorné vrstvy – navinuté na začiatku cievky, keď je polomer navíjania malý – sú vystavené tlakovému zaťaženiu z každej ďalšej vrstvy navinutej na nich. Ako sa cievka vyťahuje smerom von, kumulatívny radiálny tlak na najvnútornejšie vrstvy sa postupne zvyšuje, prípadne prekročí medzu klzu plášťa kábla v tlaku a spôsobí trvalú deformáciu izolácie na rozhraniach vrstiev. Deformácia nie je zvonka viditeľná, ale spôsobuje zvýšenú kapacitu a potenciálne oslabenie dielektrika v postihnutých bodoch.

Navíjanie s kužeľovým napätím to rieši zámerným znižovaním napätia navíjania pri zväčšovaní priemeru cievky. Napätie pri akomkoľvek danom priemere vinutia je nastavené ako percento počiatočného napätia podľa kužeľového profilu - lineárneho alebo zakriveného - ktorý udržuje radiálny tlak na vnútorné vrstvy v prijateľných medziach počas celej konštrukcie. Typický pomer zúženia pre napájací kábel s PVC izoláciou je 60–75 %, čo znamená, že napätie pri vonkajšom priemere celej cievky je 60–75 % napätia aplikovaného v jadre. Presný profil kužeľa je určený modulom plášťa kábla, geometriou cievky a maximálnym prijateľným napätím vnútornej vrstvy v tlaku – parametrami, ktoré si vyžadujú skôr technický výpočet než empirický pokus-omyl na výrobných cievkach.

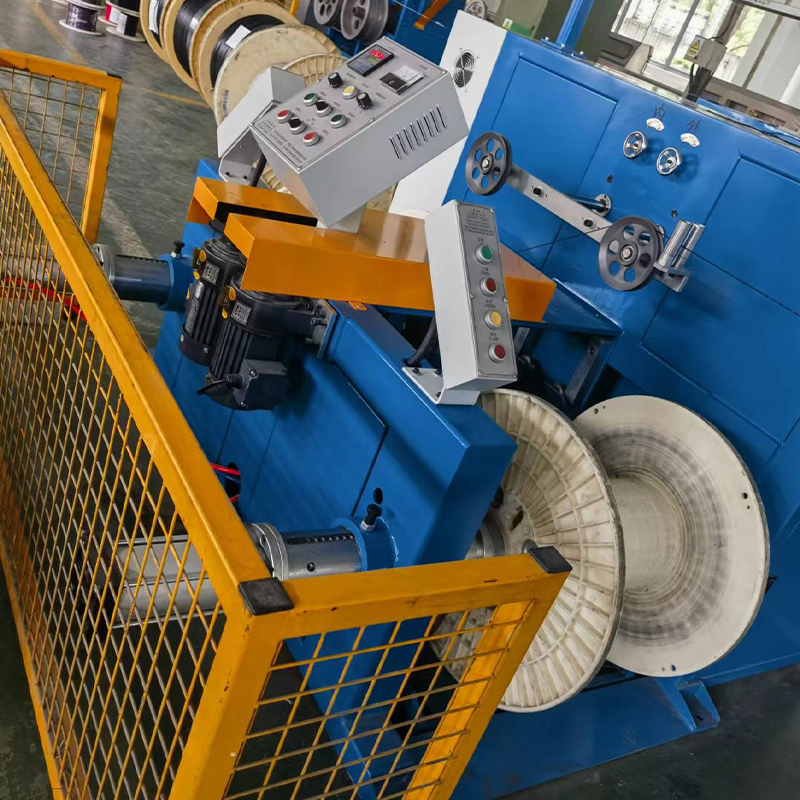

Implementácia kužeľového napätia na an Automatický stroj na navíjanie káblov vyžaduje, aby riadiaci systém nepretržite sledoval aktuálny priemer vinutia a aplikoval zodpovedajúcu nastavenú hodnotu napätia v reálnom čase. Priemer vinutia možno odvodiť z pomeru rýchlosti posuvu k rýchlosti otáčania cievky – výpočet dostupný vo väčšine moderných platforiem servopohonov bez potreby ďalších snímačov. Shanghai Yessjet Precise Machinery Co., Ltd. konfiguruje profily napätia kužeľa ako súčasť systému receptúry produktu na svojom rade strojov na naberanie káblov s motorom, čo umožňuje operátorom uložiť a vyvolať správne parametre kužeľa pre každú špecifikáciu kábla bez manuálneho prepočítavania na stroji počas výmeny produktu.

Výpočet rozstupu posuvu a jeho vplyv na stabilitu vrstvy cievky

Rozstup traverzy - bočná vzdialenosť, o ktorú sa kábel posunie na otáčku cievky - je parameter, ktorý určuje, ako husto je kábel zabalený po šírke príruby cievky a či sú rozhrania vrstiev geometricky stabilné. Nesprávny sklon traverzu spôsobuje jeden z dvoch spôsobov zlyhania: príliš tesný sklon vytvára prekrývajúce sa vrstvy, kde sa susedné závity kábla zarývajú do seba pod napätím vinutia, čo spôsobuje poškodenie povrchu plášťa a nepravidelnú výšku vrstvy, ktorá spôsobuje, že nasledujúce vrstvy sú nestabilné; príliš široký rozstup vytvára medzery medzi susednými závitmi, ktoré umožňujú prepadnutiu horných vrstiev a kríženiu spodných závitov počas procesu navíjania, čím vzniká charakteristická chyba "skríženej vrstvy", vďaka ktorej je cievka nepoužiteľná na zariadení s automatickým vyplácaním.

Teoreticky správne stúpanie pre jednovrstvový vietor sa rovná vonkajšiemu priemeru kábla plus povolená vôľa 1–3%, aby sa prispôsobila odchýlka OD naprieč dĺžkou cievky. V praxi by nominálna OD použitá na výpočet rozstupu mala byť maximálnym limitom špecifikácie OD a nie nominálnou hodnotou, pretože rozstup vypočítaný pri nominálnej OD spôsobí prekrývanie na kábli, ktorý vedie pri hornej tolerancii OD. Pre káble s OD toleranciami širšími ako ± 3%, pevný rozstup vypočítaný z maximálneho OD vytvorí viditeľné medzery na kábli, ktorý beží pri nominálnom alebo minimálnom OD - v týchto prípadoch systém nastavenia rozstupu v uzavretej slučke, ktorý číta skutočný vonkajší priemer kábla z laserového merača a aktualizuje rozstup traverzov v reálnom čase, poskytuje vynikajúcu kvalitu vrstvy v celom produkčnom rozsahu OD.

Konfigurácia rozstupu prechodu podľa typu kábla

Pri viacvrstvovom vinutí musí výpočet stúpania zohľadniť aj uhol kríženia medzi vrstvami – uhol, pri ktorom každá nasledujúca vrstva obráti smer priečneho smeru na prírube. Príliš strmý uhol kríženia spôsobí, že sa lanko v bode obratu zaryje do predchádzajúcej vrstvy, namiesto toho, aby po nej plynulo prechádzalo, čím sa vytvorí zvýšená okrajová obruba na prírube, ktorá progresívne rastie s každou vrstvou a nakoniec bráni lanku správne dosadnúť po celej šírke cievky. Ovládanie uhla prechodu vyžaduje nastavenie spomalenia posuvu a profilu reverzácie na konci dráhy príruby, čo je nastavenie parametra pohonu odlišné od rozstupu posuvu v ustálenom stave a musí byť nakonfigurované nezávisle pre každý rozsah vonkajších priemerov kábla.

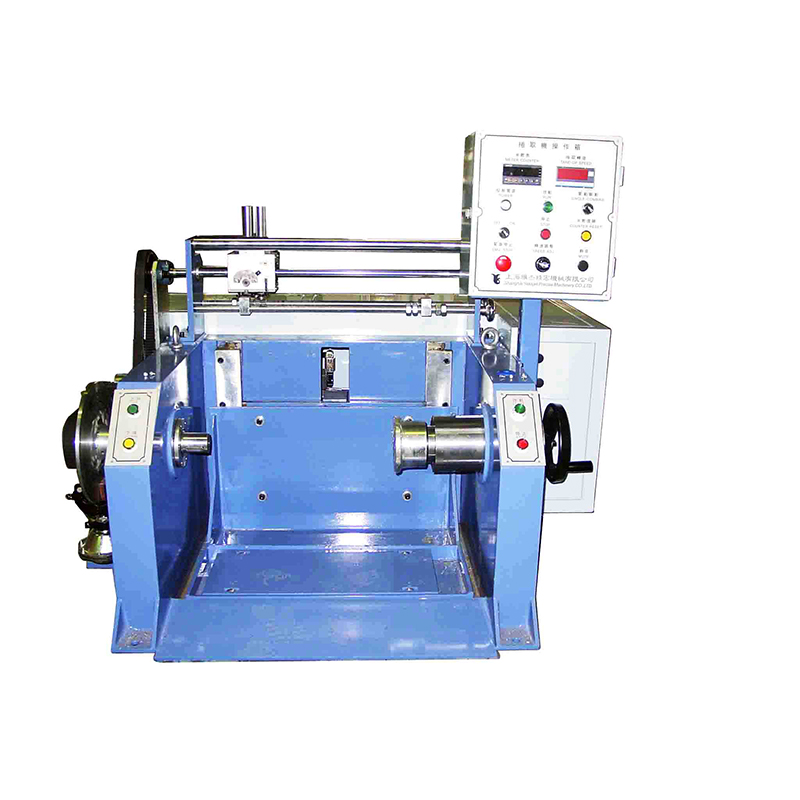

Postupnosť výmeny cievky na automatických navíjacích strojoch: Minimalizácia dĺžky odpadu

Udalosť výmeny cievky na stroji na automatické navíjanie káblov je prechod, ktorý najpriamejšie určuje, koľko použiteľnej dĺžky kábla sa stratí počas cyklu výmeny cievky. Počas sekvencie výmeny – od momentu, keď plná cievka signalizuje dokončenie do momentu, keď nová cievka dosiahne ustálené napätie vinutia – predradená vytláčacia linka pokračuje vo výrobe kábla, ktorý sa buď hromadí v akumulátore, alebo vyžaduje, aby linka znížila rýchlosť. Kábel vyrobený počas vybíjania akumulátora a prechodu rýchlosti linky je často mimo špecifikácie v hrúbke steny alebo polohe vodiča v dôsledku kolísania rýchlosti a táto dĺžka musí byť zošrotovaná alebo znížená. Minimalizácia tejto dĺžky šrotu si vyžaduje optimalizáciu troch vzájomne závislých premenných: kapacita akumulátora, čas cyklu výmeny cievky a postupnosť ovládania medzi navíjacím strojom a hlavným PLC linky.

Doba cyklu výmeny cievky na automatickom navíjacom stroji pozostáva z niekoľkých sekvenčných krokov, z ktorých každý prispieva k celkovému trvaniu výmeny. Pochopenie časového rozpočtu pre každý krok identifikuje, kde inžinierske investície do automatizácie alebo zlepšenia mechanického dizajnu prinášajú najväčšie zníženie celkového času cyklu a súvisiacej dĺžky šrotu.

• Detekcia plnej cievky a prenos signálu: Počítadlo metrov dosiahne cieľovú dĺžku, spustí sekvenciu zmien a signalizuje akumulátoru, aby sa začal vybíjať – tento krok by mal trvať menej ako 200 milisekúnd na modernom systéme riadenom PLC; systémy s reléovou logikou často zavádzajú 1–3 sekundové oneskorenia, ktoré spotrebúvajú kapacitu akumulátora ešte pred začiatkom mechanickej sekvencie
• Odrezanie kábla a zaistenie chvosta: Lietajúca rezačka alebo stacionárna rezačka sa aktivuje, preruší kábel a zadná časť je pripevnená k celej cievke – celkové trvanie zvyčajne 1–3 sekundy v automatizovaných systémoch; manuálne viazanie chvosta to predlžuje na 15–30 sekúnd a vyžaduje úplné zastavenie vlasca
• Vybratie celej cievky a umiestnenie prázdnej cievky: Vozík cievky alebo vežička sa otáča alebo indexuje, aby sa prázdna cievka dostala do navíjacej polohy – navíjacie stroje vežového typu dokončia tento krok za 3–6 sekúnd; jednopolohové stroje vyžadujúce výmenu vysokozdvižného vozíka trvajú 2–8 minút v závislosti od usporiadania zariadenia a dostupnosti vybavenia
• Upevnenie olova a počiatočné zrýchlenie navíjania: Káblové vedenie je pripojené k novému jadru cievky a pohon navíjania sa zrýchľuje tak, aby zodpovedal rýchlosti linky – navíjacie stroje poháňané servomotormi dokážu toto zrýchlenie dokončiť za 2–4 sekundy; starším jednosmerným pohonným systémom môže trvať 8–15 sekúnd, kým dosiahnu stabilné napätie vinutia

Celková dĺžka šrotu generovaná pri výmene cievky je súčinom rýchlosti linky a súčtu všetkých krokov, počas ktorých sa akumulátor vybíja a navíjač sa ešte nenavíja pri ustálenom napätí. Pri rýchlosti linky 200 m/min. 30-sekundový celkový čas výmeny vyprodukuje 100 metrov kábla potenciálne nespĺňajúceho špecifikáciu na jednu zmenu – značné materiálové náklady na linke s viacerými výmenami cievok za zmenu. Skrátenie času prestavenia na 8 sekúnd prostredníctvom navíjania veže a zrýchlenia servopohonu to znižuje na približne 27 metrov, čo predstavuje 73 % zníženie odpadu pri výmene, čo má priamy vplyv na výnosy z výroby a náklady na materiál na kilometer vyrobeného kábla.

Tension Feedback Architecture: Tancer-Based vs. Load Cell-Based Control

Motorizované stroje na navíjanie káblov používajú jednu z dvoch primárnych architektúr merania napätia na generovanie spätnoväzbového signálu pre slučku riadenia napätia vinutia: spätná väzba polohy valčeka alebo priame meranie napätia snímača. Každá architektúra má odlišné charakteristiky odozvy, požiadavky na kalibráciu a režimy porúch, vďaka ktorým je jeden alebo druhý vhodnejší v závislosti od typu kábla, rýchlosti linky a požiadaviek na stabilitu v napätí aplikácie. Pochopenie základných rozdielov umožňuje inžinierom špecifikovať správny systém pre nové inštalácie a diagnostikovať problémy s výkonom riadenia na existujúcich systémoch bez toho, aby ako prvú reakciu predvolene preladili ovládač.

Regulácia napätia na báze tanečnice využíva polohu pružinového alebo pneumaticky zaťaženého valčeka v dráhe kábla ako nepriame meranie napätia – posunutie tanečnice je úmerné napínacej sile, keď je známa hmotnosť tanečnice a sila pružiny alebo pneumatického predpätia. Kľúčovou výhodou je mechanická jednoduchosť a inherentná akumulačná schopnosť: pohyb tanečného valca poskytuje tlmič, ktorý absorbuje rýchlostné prechody bez toho, aby vyžadovala okamžitú reakciu riadiacej slučky. Obmedzením je, že pozícia tanečníka je nepriame meranie napätia – meria silu v kontaktnom bode tanečníka, ktorá sa môže líšiť od napätia v bode navíjania v dôsledku trenia v dráhe kábla medzi tanečníkom a cievkou, najmä na kábloch s veľkým priemerom s vysokou tuhosťou v ohybe, ktoré vytvárajú značné kontaktné trenie proti vodiacim kladkám a očkám.

Meranie napätia silomeru umiestňuje tenzometrický snímač sily priamo do dráhy kábla – buď ako vodiaci valček s prístrojmi alebo ako snímač reakčnej sily na pevnom vodiacom kolíku – a poskytuje priamy elektrický signál úmerný napätiu kábla v bode merania. Systémy snímačov zaťaženia eliminujú chybu merania tanečných systémov spôsobenú trením a poskytujú signál napätia s väčšou šírkou pásma, ktorý je vhodnejší pre aplikácie vysokorýchlostného navíjania, kde je potrebné detekovať a korigovať rýchle prechody napätia v rámci jednotlivých otáčok navíjania. Kompromisom je, že snímače zaťaženia nemajú žiadnu vyrovnávaciu schopnosť - riadiaca slučka musí reagovať na každý prechodový jav napätia, čo si vyžaduje väčšiu šírku riadiaceho pásma a starostlivejšie ladenie PID, aby sa zabránilo oscilácii. Systémy snímačov zaťaženia tiež vyžadujú pravidelnú kalibráciu na udržanie presnosti merania, pretože nulový posun tenzometra sa časom posúva s teplotou a mechanickou únavou.

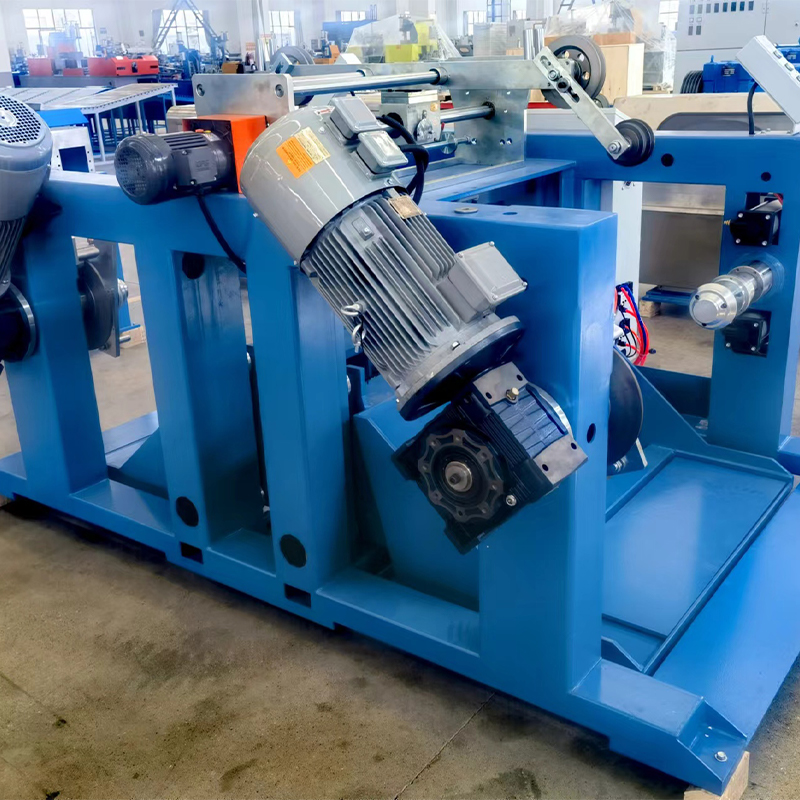

Mechanická kompatibilita navíjacej cievky: Normy rozhrania hriadeľa a hodnoty zaťaženia

Často prehliadaným zdrojom problémov s kvalitou navíjania na motorizovaných strojoch na navíjanie káblov je mechanická nekompatibilita medzi navíjacími cievkami a rozhraním hriadeľa navíjacieho stroja. Výrobcovia káblov zvyčajne počas rokov prevádzky zhromažďujú zmiešané zásoby cievok od viacerých dodávateľov s jemnými rozmerovými odchýlkami v priemere otvoru, geometrii klinovej drážky a sústrednosti príruby, ktoré spôsobujú problémy na navíjacích strojoch s úzkymi toleranciami hriadeľa. Cievka s priemerom otvoru o 0,3 mm väčším, ako je nominálny hriadeľ, vytvára vôľu, ktorá umožňuje, aby sa cievka pohybovala excentricky pod napätím vinutia – excentricita generuje zvlnenie napätia raz za otáčku, ktoré riadiaci systém nedokáže potlačiť, pretože je skôr mechanicky vyvolané ako generované procesom.

Príslušné mechanické parametre cievky, ktoré sa musia overiť z hľadiska kompatibility s motorizovaným strojom na navíjanie drôtu, zahŕňajú priemer a toleranciu otvoru, šírku a hĺbku drážky, špecifikáciu hádzania príruby a menovitú nosnosť cievky pri maximálnej úrovni naplnenia kábla. Nosnosť cievky je obzvlášť dôležitá na automatických navíjacích strojoch s vysokou priečnou silou – napätie navíjania aplikované po celej šírke cievky generuje významný ohybový moment na ložiskách hriadeľa cievky a prekročenie konštrukčného zaťaženia cievky môže spôsobiť deformáciu príruby, ktorá natrvalo poškodí cievku a vytvára bezpečnostné riziko, keď sa s naloženou cievkou manipuluje vidlicou.

• Overenie priemeru otvoru: Zmerajte priemer otvoru nových sérií cievok pomocou kalibrovaného meracieho prístroja pred ich uvedením do prevádzky – akceptujte iba cievky v rozmedzí ±0,05 mm od menovitého priemeru hriadeľa pre aplikácie s presným navíjaním; širšie tolerancie vyžadujú zúžené objímky adaptéra, ktoré zvyšujú zložitosť a potenciál pre excentricitu
• Kontrola hádzania príruby: Pred prvým použitím a po každom páde cievky skontrolujte hádzanie čela príruby pomocou číselníka na referenčnom tŕni – hádzanie presahujúce 0,5 mm na 300 mm polomer príruby indikuje deformáciu príruby, ktorá spôsobí chyby načasovania obrátenia traverzy a vytvorenie okraja
• Výpočet maximálnej hmotnosti náplne: Vypočítajte maximálnu hmotnosť náplne kábla ako súčin čistého skladovaného objemu cievky (celkový objem cievky mínus objem jadra) a hmotnosti kábla na jednotku objemu – overte, či je táto hodnota nižšia ako menovitá hrubá nosnosť cievky, ktorá zahŕňa hmotnosť obalu cievky, o minimálny bezpečnostný faktor 1,5
• Trieda lícovania klinovej drážky: Špecifikujte tesnú drážku pre pero (JS9/h9 alebo ekvivalent podľa ISO 286) pre navíjacie aplikácie, a nie bežné tolerancie lícovania používané pre všeobecný prenos sily – voľné lícovanie klinovej drážky umožňuje rotáciu cievky vzhľadom na hriadeľ počas zrýchľovania a spomaľovania, čím dochádza k mikropreklzávaniu, ktoré vytvára lokalizované špičky napätia

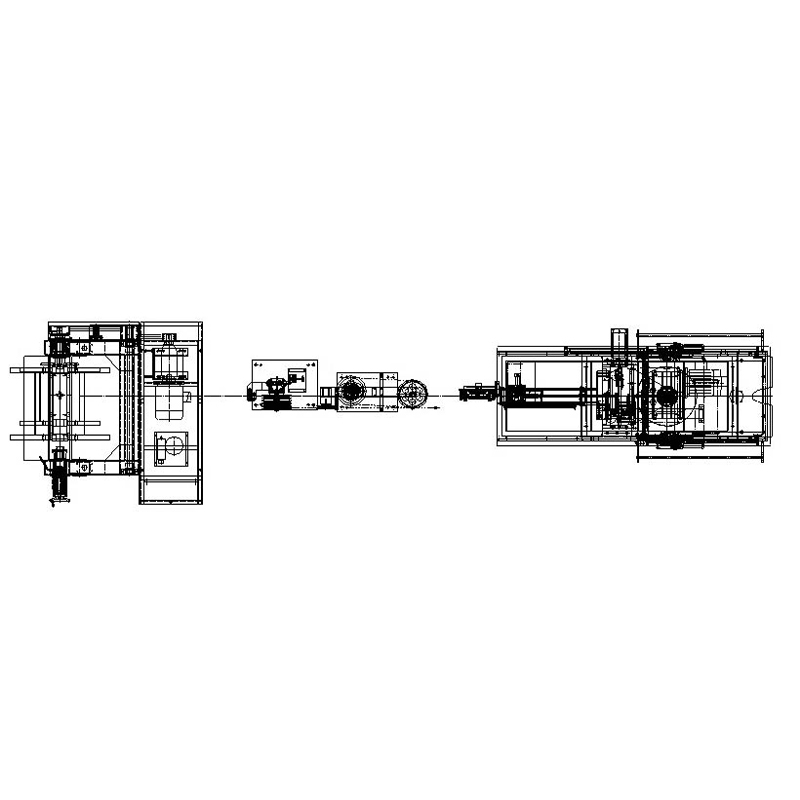

Retrofit Integrácia automatických strojov na navíjanie káblov do existujúcich vytláčacích liniek

Pridanie stroja na automatické navíjanie káblov k existujúcej vytláčacej linke, ktorá bola pôvodne navrhnutá na manuálne navíjanie, zahŕňa výzvy spojené s integráciou riadenia, ktoré sa vo fáze plánovania projektu často podceňujú. Regulátor rýchlosti odťahu vytláčacej linky bol navrhnutý tak, aby fungoval ako koncová referenčná rýchlosť linky – nastavuje výrobnú rýchlosť a všetko predradené zariadenie sa riadi. Keď sa pridá automatický navíjací stroj, zavádza druhý riadiaci systém s uzavretou slučkou na konci linky, ktorý sa tiež pokúša regulovať napnutie kábla nastavením rýchlosti. Bez správnej koordinácie týchto dvoch riadiacich slučiek dochádza k ich nepriaznivej interakcii: odťah zvyšuje rýchlosť v reakcii na signál poklesu napätia, zatiaľ čo navíjací pohon súčasne znižuje rýchlosť v reakcii na rovnaký pokles napätia, čím sa vytvára trvalá oscilácia, ktorú žiadna slučka nedokáže vyriešiť nezávisle.

Štandardným riešením je nakonfigurovať pohon navíjania v režime riadenia krútiaceho momentu, a nie v režime riadenia rýchlosti, pričom pohon odťahu zostáva ako hlavný riadiaca jednotka rýchlosti. V režime riadenia krútiaceho momentu pohon navíjania aplikuje konštantný krútiaci moment navíjania zodpovedajúci cieľovej hodnote napätia a rýchlosť navíjania sa automaticky prispôsobuje výstupnej rýchlosti odťahu – podobne ako pasívna brzda poskytuje konštantný odpor bez ohľadu na rýchlosť. Poloha vyrovnávacieho valca potom slúži len ako trimovací signál na nastavenie požadovanej hodnoty krútiaceho momentu, nie ako primárna referencia otáčok. Táto architektúra ovládania eliminuje problém interakcie slučky, pretože navíjací pohon už nesúťaží s odťahom pri riadení rýchlosti kábla – jednoducho poskytuje riadený odporový krútiaci moment, proti ktorému môže regulátor rýchlosti odťahovania jazdiť bez konfliktov.
